กรณีศึกษาการลำเลียงผงลิเธียมด้วยลมกันไฟฟ้าสถิตที่วรอตซวาฟโปแลนด์

กรณีศึกษาการลำเลียงผงลิเธียมด้วยลมกันไฟฟ้าสถิตที่วรอตซวาฟโปแลนด์

หัวข้อรอง: การออกแบบและติดตั้งระบบลำเลียงผงลิเธียมด้วยลมแบบป้องกันไฟฟ้าสถิต สำหรับโรงงานผลิตแบตเตอรี่ในเมืองวรอตซวาฟ ประเทศโปแลนด์ ซึ่งเป็นโครงการสำคัญในทวีปยุโรปของบริษัท ไฮเดอร์ พาวเดอร์

คำสำคัญ: กรณีศึกษาการลำเลียงด้วยลม, การลำเลียงแบบนิวแมติกในยุโรป, การลำเลียงแบบป้องกันไฟฟ้าสถิต, ผงลิเธียม, ระบบนิวแมติกสำหรับแบตเตอรี่

ในปัจจุบัน อุตสาหกรรมแบตเตอรี่ลิเธียมทั่วโลกมีการขยายตัวอย่างรวดเร็ว โดยเฉพาะในยุโรปที่กลายเป็นฐานการผลิตยานยนต์ไฟฟ้าสำคัญ เมืองวรอตซวาฟ (Wrocław) ทางตะวันตกเฉียงใต้ของประเทศโปแลนด์ เป็นที่ตั้งของโรงงานผลิตแบตเตอรี่และชิ้นส่วนอุปกรณ์หลายแห่ง โครงการนี้เกิดขึ้นจากความต้องการของโรงงานผลิตแคโทดและแอโนดสำหรับแบตเตอรี่ลิเธียม ในการลำเลียงวัตถุดิบประเภทผงละเอียด เช่น ลิเธียมคาร์บอเนต ลิเธียมไฮดรอกไซด์ ผงนิกเกิลโคบอลต์แมงกานีส และผงกราไฟต์ จากพื้นที่จัดเก็บไปยังเครื่องผสมและสายการผลิตระบบอัตโนมัติอย่างปลอดภัยและมีประสิทธิภาพ

การลำเลียงผงลิเธียมนั้นมีความเสี่ยงสูง เนื่องจากผงลิเธียมเป็นวัสดุที่ไวต่อความชื้นและสามารถเกิดปฏิกิริยาเคมีได้ง่าย อีกทั้งยังเป็นฝุ่นที่ติดไฟได้ เมื่อผงถูกลำเลียงด้วยความเร็วสูงผ่านท่อ จะเกิดการเสียดสีสะสมประจุไฟฟ้าสถิตได้ง่าย หากไม่มีระบบป้องกันที่ดี อาจเกิดประกายไฟนำไปสู่การระเบิดของฝุ่นได้ นอกจากนี้ ผงลิเธียมบางชนิดมีอนุภาคละเอียดมาก มีขนาดต่ำกว่า 10 ไมครอน ทำให้ง่ายต่อการฟุ้งกระจายและเกาะติดผนังท่อ ส่งผลให้การไหลไม่สม่ำเสมอและเกิดการอุดตันได้ สภาพแวดล้อมในโรงงานยังต้องรักษาความสะอาดและปลอดภัยในระดับสูงตามมาตรฐานยุโรป เช่น ATEX และ CE

บริษัท ซานตง ไฮเดอร์ พาวเดอร์ เอนจิเนียริ่ง จำกัด (Shandong Haide Powder Engineering Co., Ltd.) หรือในชื่อย่อว่า ไฮเดอร์ พาวเดอร์ เป็นบริษัทวิศวกรรมและผู้ผลิตระบบลำเลียงวัสดุครบวงจร ตั้งอยู่ในมณฑลซานตง ประเทศจีน เรามีความเชี่ยวชาญในการออกแบบ ผลิต ประกอบ และติดตั้งระบบลำเลียงแบบนิวแมติกทั้งแบบแรงดันบวก แรงดันลบ แบบผสม และแบบผสมก๊าซเฉื่อยสำหรับวัสดุไวไฟ เราให้บริการหลากหลายอุตสาหกรรม เช่น แบตเตอรี่พลังงานใหม่ เคมีภัณฑ์ อาหาร ยา และวัสดุก่อสร้าง ทีมวิศวกรของเรามีประสบการณ์มากกว่า 20 ปี และมีโครงการที่ประสบความสำเร็จในหลายประเทศทั่วโลก รวมถึงในยุโรป อเมริกาใต้และเอเชียตะวันออกเฉียงใต้

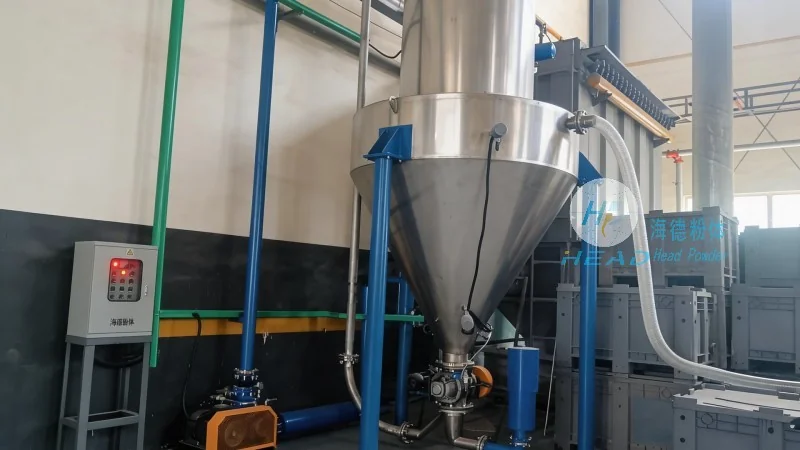

สำหรับโครงการในวรอตซวาฟนี้ ไฮเดอร์ พาวเดอร์ ได้ออกแบบระบบลำเลียงด้วยลมแบบความหนาแน่นสูง (Dense Phase Pneumatic Conveying) โดยใช้แรงดันอากาศหรือก๊าซไนโตรเจนในการขับเคลื่อนผงลิเธียมผ่านท่อส่งไปยังจุดใช้งานหลายจุด ระบบได้รับการออกแบบให้ทำงานในวงจรปิด เพื่อป้องกันการรั่วไหลของฝุ่นและความชื้นเข้าสู่วัสดุ หัวใจสำคัญของการออกแบบคือการควบคุมประจุไฟฟ้าสถิตตลอดเส้นทางการลำเลียง โดยเริ่มจากการเลือกใช้วัสดุท่อที่นำไฟฟ้าได้ เช่น สแตนเลสเกรด 304L และ 316L ที่ผ่านการขัดผิวภายในให้เรียบเพื่อลดแรงเสียดทาน ระบบท่อทั้งหมดเชื่อมต่อถึงกันด้วยสายดินและอุปกรณ์สับเปลี่ยนเพื่อกระจายประจุไฟฟ้าอย่างทั่วถึง ติดตั้งแถบสายดินและจอภาพความต้านทานไฟฟ้าแบบเรียลไทม์ที่ควบคุมจากตู้ PLC

มาตรการป้องกันไฟฟ้าสถิตในโครงการนี้มีความเข้มงวดเป็นพิเศษ ท่อลมใช้ข้อต่อแบบหน้าแปลนพร้อมปะเก็นนำไฟฟ้า และน็อตทั้งหมดทำจากสแตนเลส มีการเชื่อมสะพานกราวด์ในทุกจุดต่อเพื่อให้ความต้านทานไฟฟ้าระหว่างอุปกรณ์น้อยกว่า 10 โอห์ม ภายในระบบติดตั้งอุปกรณ์กำจัดประจุไฟฟ้าสถิตแบบไอออไนเซอร์ที่จุดป้อนวัสดุและจุดปลายทาง เพื่อทำให้อนุภาคผงเป็นกลางก่อนเข้าสู่กระบวนการถัดไป ถุงกรองและไส้กรองอากาศใช้ผ้าที่มีเส้นใยนำไฟฟ้าฝังอยู่ และตัวกรองมีขั้วต่อสายดินเฉพาะ ระบบสายส่งอากาศอัดมีเครื่องทำลมแห้งและเครื่องกรองละอองน้ำมัน เพื่อให้อากาศที่ใช้มีความแห้งและสะอาด ป้องกันการเกิดประจุจากความชื้น

ในด้านการออกแบบทางวิศวกรรม ระบบถูกคำนวณให้มีอัตราการไหลของวัสดุประมาณ 2-5 ตันต่อชั่วโมง ขึ้นอยู่กับชนิดของผงลิเธียม ท่อลำเลียงมีขนาดเส้นผ่านศูนย์กลาง 76 ถึง 168 มิลลิเมตร ความยาวรวมของเส้นทางลำเลียงมากกว่า 150 เมตร ครอบคลุมจุดถ่ายเทถึง 8 จุด ความเร็วลมถูกควบคุมให้อยู่ในช่วง 8-15 เมตรต่อวินาที เพื่อลดการสึกหรอและการเสียดสี ขณะที่แรงดันใช้งานอยู่ระหว่าง 0.1 ถึง 0.4 เมกะปาสคาล ระบบควบคุมใช้ PLC พร้อมหน้าจอ HMI แบบสัมผัส รองรับการทำงานแบบอัตโนมัติเต็มรูปแบบ และเชื่อมต่อกับระบบ SCADA ของโรงงาน มีการติดตั้งเซนเซอร์ตรวจจับความดัน ความเร็ว อุณหภูมิ และความชื้นตามจุดสำคัญ พร้อมระบบสัญญาณเตือนและล็อกเอาต์ หากค่าพารามิเตอร์ผิดปกติ ระบบจะหยุดการทำงานทันทีเพื่อความปลอดภัย

อุปกรณ์หลักในระบบประกอบด้วย หัวป้อนแบบสกรู (Screw Feeder) สำหรับควบคุมอัตราการไหลที่แม่นยำ ปั๊มลมแบบ Roots Blower ชนิดไร้น้ำมัน จำนวน 2 ชุด (สำรองหนึ่งชุด) ถังพักวัสดุพร้อมตัวกรองและวาล์วระบายแรงดัน วาล์วเปลี่ยนทาง (Diverter Valve) แบบสองทางและสามทางสำหรับกระจายวัสดุไปยังสายการผลิตแต่ละเส้น ถังเก็บปลายทางมีระบบชั่งน้ำหนักแบบโหลดเซลล์เพื่อการจัดเก็บที่แม่นยำ นอกจากนี้ยังมีเครื่องแยกโลหะแม่เหล็ก เพื่อดักจับสิ่งปนเปื้อนโลหะที่อาจปะปนมากับผงลิเธียม และระบบล้างทำความสะอาดท่ออัตโนมัติด้วยอากาศแรงดันสูงเป็นระยะ เพื่อลดการสะสมของวัสดุบนผนังท่อ

ข้อได้เปรียบของระบบลำเลียงด้วยลมของไฮเดอร์ พาวเดอร์ เมื่อเทียบกับระบบกลไกแบบเดิม เช่น สกรูลำเลียงหรือสายพาน มีหลายประการ ประการแรก เป็นระบบปิดสนิท ไม่มีฝุ่นฟุ้งกระจาย ทำให้ปลอดภัยต่อพนักงานและสิ่งแวดล้อม ประการที่สอง ลดการสูญเสียวัตถุดิบและป้องกันการปนเปื้อนข้ามชนิด ประการที่สาม มีความยืดหยุ่นในการวางท่อ สามารถเดินท่อเลี่ยงอุปกรณ์และโครงสร้างอาคารได้ง่าย ช่วยประหยัดพื้นที่ ประการที่สี่ ใช้พลังงานน้อยกว่าเมื่อเทียบกับการลำเลียงแบบเจือจาง เนื่องจากใช้ความเร็วลมต่ำและอัตราส่วนวัสดุต่ออากาศสูง ทำให้ท่อสึกหรอน้อยและอายุการใช้งานยาวนาน สุดท้าย ระบบสามารถขยายกำลังการผลิตในอนาคตได้ง่ายโดยการเพิ่มจุดจ่ายหรือปรับขนาดท่อ

ผลลัพธ์จากการดำเนินงานจริงของระบบที่ติดตั้งในเมืองวรอตซวาฟพบว่า ประสิทธิภาพการลำเลียงสูงถึง 98% โดยไม่มีปัญหาการอุดตันหรือการแยกตัวของวัสดุในท่อ ค่าใช้จ่ายด้านพลังงานลดลงประมาณ 30% เมื่อเทียบกับเครื่องจักรแบบเดิม การรั่วไหลของฝุ่นแทบเป็นศูนย์ ซึ่งผ่านการตรวจสอบจากหน่วยงานรับรองมาตรฐานของสหภาพยุโรป พนักงานโรงงานมีความปลอดภัยและสะดวกสบายมากขึ้น เนื่องจากไม่ต้องสัมผัสกับผงเคมีโดยตรง การบำรุงรักษาก็ทำได้ง่ายและรวดเร็ว ระบบสามารถทำงานต่อเนื่อง 24 ชั่วโมง ตามรอบการผลิตจริง ส่งผลให้กำลังการผลิตโดยรวมเพิ่มขึ้นและต้นทุนการผลิตต่อหน่วยลดลงอย่างมีนัยสำคัญ ลูกค้ามีความพึงพอใจและได้สั่งซื้อระบบเพิ่มเติมสำหรับสายการผลิตใหม่ในปีถัดมา

การติดตั้งระบบใช้เวลาทั้งสิ้น 6 สัปดาห์ ซึ่งรวมถึงการประกอบโครงสร้าง การเชื่อมท่อ การติดตั้งอุปกรณ์ไฟฟ้าและระบบควบคุม การทดสอบการรั่วซึมของอากาศ และการทดสอบเดินเครื่องแบบไม่มีวัสดุและแบบมีวัสดุ ทีมช่างเทคนิคของไฮเดอร์ฯ ทำงานร่วมกับวิศวกรท้องถิ่นอย่างใกล้ชิด และให้ความรู้แก่ผู้ปฏิบัติงานเกี่ยวกับการใช้งานระบบป้องกันไฟฟ้าสถิตอย่างถูกต้อง การทดสอบประสิทธิภาพร่วมกันดำเนินการเป็นเวลา 72 ชั่วโมงต่อเนื่อง ผลการทดสอบผ่านเกณฑ์ทั้งหมด โดยเฉพาะการวัดประจุไฟฟ้าสถิตที่ปลายท่อมีค่าไม่เกิน 50 โวลต์ ซึ่งปลอดภัยอย่างยิ่งสำหรับวัสดุไวไฟ ลูกค้าให้การยอมรับและลงนามรับมอบงานโดยไม่มีข้อแม้

ผงลิเธียมแต่ละชนิดมีคุณสมบัติเฉพาะตัว บางชนิดมีความเป็นด่างสูงและกัดกร่อนท่อได้ บางชนิดไวต่อความชื้นมาก ดังนั้นการเลือกใช้วัสดุจึงต้องพิจารณาความเข้ากันได้ทางเคมี ในโครงการนี้ได้ส่งตัวอย่างวัสดุไปทดสอบในห้องปฏิบัติการก่อนออกแบบจริง เพื่อวัดขนาดอนุภาค ความหนาแน่นรวม มุมกอง และความชื้น รวมถึงทดสอบการไหลในท่อแบบจำลอง ด้วยข้อมูลเหล่านี้ทำให้วิศวกรสามารถออกแบบหัวฉีดลม ระยะห่างของข้อต่อ และมุมโค้งของท่อได้เหมาะสมที่สุด เพื่อลดการสึกหรอและป้องกันการแตกหักของอนุภาค

ระบบนี้ได้รับการออกแบบให้สอดคล้องกับข้อกำหนดของสหภาพยุโรปและมาตรฐานสากลหลายฉบับ เช่น Directive 2014/34/EU (ATEX) สำหรับอุปกรณ์ในพื้นที่เสี่ยงต่อการระเบิด มาตรฐาน EN 1127-1 ว่าด้วยการป้องกันการระเบิด และมาตรฐาน ISO 12100 สำหรับความปลอดภัยเครื่องจักร อีกทั้งระบบยังมีการวิเคราะห์ HAZOP เพื่อประเมินความเสี่ยงในขั้นตอนการออกแบบด้วย ทำให้มั่นใจได้ว่าระบบมีความปลอดภัยสูงทั้งในสภาวะปกติและสภาวะผิดปกติ

ในด้านความคุ้มค่าทางเศรษฐกิจ ระบบลงทุนเริ่มต้นแม้จะสูงกว่าเครื่องจักรเชิงกลทั่วไป แต่ระยะเวลาคืนทุนสั้นเพียง 2 ถึง 3 ปี เนื่องจากประหยัดพลังงาน ค่าบำรุงรักษาต่ำ และแรงงานที่ลดลง ระบบอัตโนมัติช่วยให้โรงงานสามารถควบคุมการผลิตได้อย่างแม่นยำ ลดของเสียและเพิ่มคุณภาพของผลิตภัณฑ์แบตเตอรี่ในที่สุด

ระบบลำเลียงด้วยลมของไฮเดอร์ พาวเดอร์ ไม่เพียงใช้กับผงลิเธียมเท่านั้น แต่ยังเหมาะสำหรับวัสดุไวไฟและวัสดุที่ต้องการการป้องกันไฟฟ้าสถิต เช่น ผงอะลูมิเนียม ผงแมกนีเซียม ผงถ่านหิน โค้กปิโตรเลียม ผงโพลีเมอร์ เคมีภัณฑ์เม็ดและผงละเอียดต่างๆ บริษัทสามารถออกแบบระบบตามคุณสมบัติของวัสดุและความต้องการของโรงงานได้อย่างยืดหยุ่น รวมถึงการผสานเข้ากับระบบเดิมที่มีอยู่ได้อย่างลงตัว

ในการบำรุงรักษา ระบบได้รับการออกแบบให้มีจุดตรวจสอบและทำความสะอาดจำนวน 12 จุดทั่วท่อส่ง ผู้ใช้งานสามารถเปิดฝาตรวจสอบเพื่อตรวจสภาพภายในท่อและเปลี่ยนชิ้นส่วนสึกหรอได้โดยไม่จำเป็นต้องรื้อถอนท่อทั้งเส้น แผนการบำรุงรักษาเชิงป้องกันแบบรายเดือนและรายปีถูกจัดทำขึ้นและส่งมอบให้ลูกค้า พร้อมทั้งมีอะไหล่สำรองสำคัญเก็บไว้ในคลัง เพื่อลดระยะเวลาหยุดเครื่องจักรให้เหลือน้อยที่สุด

ในด้านสิ่งแวดล้อม ระบบนี้ช่วยลดการปล่อยฝุ่นสู่บรรยากาศได้เกือบ 100% เนื่องจากมีการติดตั้งตัวกรองประสิทธิภาพสูง (HEPA) ที่ท้ายถังเก็บและจุดระบายอากาศ นอกจากนี้ยังช่วยลดเสียงรบกวนด้วยการใช้ตู้เก็บปั๊มลมที่กันเสียง ทำให้คุณภาพชีวิตของพนักงานในโรงงานดีขึ้น

นอกจากประเทศโปแลนด์แล้ว บริษัทยังมีโครงการในประเทศอื่นๆ ในยุโรป เช่น เยอรมนี ฝรั่งเศส ฮังการี และสาธารณรัฐเช็ก ซึ่งแสดงให้เห็นถึงความน่าเชื่อถือและมาตรฐานการทำงานที่ได้รับการยอมรับในระดับสากล ลูกค้าสามารถมั่นใจได้ในคุณภาพและความปลอดภัยของระบบจากไฮเดอร์ พาวเดอร์

สำหรับผู้สนใจข้อมูลเพิ่มเติมหรือต้องการปรึกษาเกี่ยวกับระบบลำเลียงด้วยลมและระบบป้องกันไฟฟ้าสถิตสำหรับผงลิเธียมหรือวัสดุไวไฟอื่น ๆ สามารถติดต่อเราได้ที่บริษัท ไฮเดอร์ พาวเดอร์ สำนักงานใหญ่ตั้งอยู่ที่มณฑลซานตง ประเทศจีน ผู้ติดต่อ: คุณจาง ผู้จัดการฝ่ายขาย (คุณ Zhang Manager) WeChat: 15662777102 ทีมงานยินดีให้บริการและตอบคำถามทุกช่องทางอย่างเป็นกันเอง เราหวังเป็นอย่างยิ่งว่าจะได้ร่วมงานกับทุกท่านในโครงการอนาคต
